เฮ้! มาตัดเรื่องกันดีกว่า: การติดตั้งสายเคเบิล UL 1007 22AWG ในพื้นที่คับแคบและจำกัดไม่ใช่แค่การดันสายไฟผ่านช่องว่างเท่านั้น ในฐานะ [ชื่อบริษัทของคุณ] ที่จัดหาสายเคเบิลที่ผ่านการรับรอง UL มาหลายปี ฉันพบว่ามีการติดตั้งผิดพลาดมากเกินไปเนื่องจากผู้คนข้ามรายละเอียดเล็กๆ น้อยๆ (แต่สำคัญ) เมื่อพื้นที่มีจำกัด วันนี้ ผมจะแจกแจงรายละเอียดอย่างชัดเจนว่าต้องทำอย่างไรให้ถูกต้อง ไม่มีข้อผิดพลาด ไม่มีอันตรายจากไฟไหม้ และไม่เสียเวลา
ขั้นแรกตรวจสอบให้แน่ใจว่าเราอยู่ในหน้าเดียวกัน UL 1007 22AWG เป็นสายเคเบิลทองแดงตีเกลียวแบบแกนเดียวที่มีระดับฉนวน PVC สูงถึง 80°C และ 300V เป็นอุปกรณ์สำคัญสำหรับทุกสิ่งตั้งแต่การเดินสายไฟภายในในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคไปจนถึงแผงควบคุม จึงไม่น่าแปลกใจที่คุณจะต้องใช้อุปกรณ์นี้อัดแน่นอยู่ในกล่องรวมสัญญาณ หลังกำแพง หรือภายในตัวเครื่องอุปกรณ์ขนาดเล็ก การจับที่มีพื้นที่จำกัด? ไม่มีทางที่จะมีข้อผิดพลาดในการฉนวนที่ถูกบีบอัด ตัวนำไฟฟ้าที่ยืดออกหนึ่งตัว และคุณกำลังพิจารณาถึงปัญหาการลัดวงจร ความร้อนสูงเกินไป หรือแม้แต่ปัญหาการปฏิบัติตามข้อกำหนด นั่นเป็นเหตุผลว่าทำไมการยึดถือหลักเกณฑ์ของ UL จึงไม่ใช่แค่คำแนะนำเท่านั้น หากคุณยังใหม่กับข้อกำหนดเฉพาะของ UL คุณสามารถตรวจสอบได้สายเคเบิลแกนเดี่ยว ULเพื่อรับรายละเอียดทั้งหมดเกี่ยวกับสิ่งที่ทำให้สายเคเบิลเหล่านี้ปลอดภัยสำหรับจุดที่คับแคบ
ขั้นตอนที่ 1: เตรียมสิ่งของของคุณก่อนคุณอยู่ในพื้นที่แคบ
การติดตั้งในพื้นที่จำกัดหมายความว่าคุณไม่สามารถคลำหาเครื่องมือหรือสายเคเบิลเพิ่มเติมได้เมื่อถูกดันเข้ากับผนังหรือติดอยู่ในช่องว่างขนาด 1 นิ้ว เชื่อฉันเถอะ ฉันเคยไปที่นั่นเพื่อยืดเส้นลวดเพื่อหาเครื่องตัดลวดขณะติดอยู่ในตู้ไฟฟ้าชั้นใต้ดิน และมันไม่สนุกเลย เริ่มจากการเตรียมก่อนการติดตั้งซึ่งคิดเป็น 70% ของการต่อสู้
ขั้นแรก ให้ปรับขนาดสายเคเบิลของคุณให้ถูกต้อง 22AWG มีความบาง แต่ในพื้นที่จำกัด คุณต้องหลีกเลี่ยงการใช้สายเคเบิลมากเกินความจำเป็น ลวดส่วนเกิน = มีจำนวนเพิ่มขึ้นในพื้นที่คับแคบ ซึ่งจะเพิ่มความเสี่ยงจากไฟไหม้โดยการเสียดสีกับฉนวนหรือถูกหนีบ วัดการวิ่งของคุณอย่างแน่นอน: เพิ่มการเชื่อมต่อ 6-12 นิ้ว (เชื่อฉันสิ คุณจะต้องหย่อนขั้วต่อเทอร์มินัล) แล้วตัดให้ตรง ไม่มีปลายหลุดรุ่ยที่นี่ ผมที่หลุดรุ่ยถือเป็นฝันร้ายที่ต้องกินผ่านท่อร้อยสายเล็กๆ และอาจทำให้เกิดกางเกงขาสั้นได้
ต่อไป รวบรวมเครื่องมือของคุณเท่านั้นสิ่งที่คุณต้องการสำหรับการติดตั้งนี้ ข้ามเครื่องมือไฟฟ้าไปถ้าคุณทำได้ เพราะมันใหญ่เกินไปสำหรับพื้นที่แคบ มีบางสิ่งที่สร้างความแตกต่างอย่างมากที่นี่: เครื่องปอกสายไฟขนาดเล็ก (ที่ปรับไว้ล่วงหน้าเป็นความยาวแถบ ¼ นิ้ว-ข้อมูลจำเพาะ UL ต้องใช้แถบที่สม่ำเสมอเพื่อหลีกเลี่ยงการติดตัวนำ), ไขควงปากแบนที่พอดีกับช่องขั้วต่อเทอร์มินัลบล็อก, ปืนผูกซิป (ขนาดเล็กกะทัดรัดทำงานได้ดีที่สุด) และคีมปากแหลมสำหรับป้อนสายเคเบิลผ่านรูเล็ก ๆ นอกจากนี้ ให้คว้าพื้นที่เล็กๆ ที่จำกัดด้วยไฟฉาย = พื้นที่มืด และการเหล่เพื่อดูรูที่ไม่ตรงแนวก็เป็นวิธีหักแจ็คเก็ตเคเบิล
เคล็ดลับมือโปร: ตรวจสอบอีกครั้งว่า UL 1007 22AWG ของคุณเป็นสายเคเบิลที่เหมาะกับงานจริงๆ สายเคเบิลแบบแกนเดี่ยว 22AWG ไม่ใช่ทุกสายที่ได้รับการรับรองจาก UL และการใช้สิ่งที่ไม่ผ่านการรับรองในพื้นที่จำกัด (ซึ่งความร้อนไม่สามารถกระจายออกไปได้) ถือเป็นเรื่องใหญ่ หากคุณต้องการยืนยัน โปรดดูของเราสายเคเบิลอิเล็กทรอนิกส์ UL 1007หน้าสำหรับข้อมูลจำเพาะผลิตภัณฑ์ที่ตรงตามมาตรฐานที่เข้มงวดของ UL รวมถึงความหนาของฉนวนและความสามารถในการรองรับกระแสไฟฟ้า นอกจากนี้ หากคุณกำลังทำงานในโครงการที่ต้องปฏิบัติตามมาตรฐาน UL สำหรับสายไฟหลายประเภท อย่ามองข้ามตัวเลือกอื่นๆ ของเรา เช่นสายเคเบิล UL 1061 24AWGสำหรับพื้นที่ที่บางกว่าเล็กน้อยหรือทั้งหมดของเราสายไฟที่ผ่านการรับรองจาก ULตอบโจทย์ทุกความต้องการในพื้นที่จำกัดของคุณ
ขั้นตอนที่ 2: เคลียร์และวางแผนพื้นที่อับอากาศ (อย่าข้ามขั้นตอนนี้!)
พื้นที่อับอากาศมีสิ่งกีดขวางแปลกๆ แบบสุ่ม เช่น กำแพงกันดิน ท่อเก่า หรือสายไฟอื่นๆ ที่คุณอาจมองไม่เห็นจนกว่าคุณจะเดินไปได้ครึ่งทาง ขั้นแรกให้เคลียร์พื้นที่ก่อนคุณเริ่มป้อนสายเคเบิล หากเป็นกล่องรวมสัญญาณ ให้ทิ้งเศษเก่า สกรูหลวม หรือสายไฟที่เหลือที่ไม่อยู่ที่นั่น หากเป็นการไล่ล่ากำแพง ให้ใช้เครื่องมือค้นหาหมุดเพื่อสร้างแผนที่สิ่งกีดขวาง เพื่อที่คุณจะได้หลีกเลี่ยงแทนที่จะต่อสู้ฝ่าฟัน
ประเด็นสำคัญคือ พื้นที่จำกัดมีข้อกำหนดรัศมีโค้งงอขั้นต่ำ สำหรับ UL 1007 นั่นคือ 5 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล 22AWG มีความบางมาก ซึ่งก็คือประมาณ 0.75 นิ้ว ดังนั้นอย่างอให้แหลมเกินหนึ่งในสี่ของวงกลม การโค้งงออย่างแหลมคมทำให้ตัวนำทองแดงที่ตีเกลียวแตกหักเมื่อเวลาผ่านไป แม้ว่าคุณจะมองไม่เห็นรอยแตกร้าวในตอนนี้ก็ตาม มีลูกค้ากลับมาหาฉันพร้อมกับสายเคเบิลที่ชำรุดภายใน 6 เดือนหลังการติดตั้ง เพราะพวกเขางอ UL 1007 22AWG แน่นเกินไปในตัวเครื่องขนาดเล็ก อย่าปล่อยให้เป็นเช่นนั้น
นอกจากนี้ หากคุณใช้สายเคเบิลหลายเส้นวางเคียงข้างกันในพื้นที่จำกัด อย่าอัดทับกัน เว้นช่องว่างระหว่างแต่ละช่องอย่างน้อย ¼ นิ้ว ตามกฎการกวาดล้างของ UL พื้นที่ดังกล่าวช่วยให้อากาศไหลเวียนได้ ซึ่งจะช่วยป้องกันไม่ให้เกิดความร้อนสูงเกินในบริเวณที่คับแคบซึ่งความร้อนจะสะสมตัวได้อย่างรวดเร็ว หากคุณจะมัดเข้าด้วยกัน ให้ใช้สายรัดไนลอนเส้นเล็กโดยเว้นระยะห่างกัน 6 นิ้ว- อย่าพันมัดทั้งหมดด้วยไทใหญ่เส้นเดียว เพราะจะทำให้สายเคเบิลรัดมากเกินไปและทำให้ฉนวนเสียหาย
ขั้นตอนที่ 3: ป้อนสายเคเบิลอย่างปลอดภัย (ไม่มีการฉีกขาด ไม่มีการหนีบ)
การป้อน UL 1007 22AWG ผ่านรูหรือท่อเล็กๆ ถือเป็นจุดที่คนส่วนใหญ่ทำผิดพลาด ขั้นแรก เตรียมปลายสายเคเบิลที่คุณป้อน: หากลอดผ่านวงแหวนหรือรูเล็กๆ ให้ปล่อยส่วนต่อขยายของแจ็คเก็ตขนาด 1/8 นิ้วไว้ (อย่าเพิ่งถอดปลายสายนั้นออก) เพื่อที่ตัวนำจะไม่หลุดเมื่อคุณดันผ่าน เส้นที่หลุดลุ่ย = ความเสี่ยงที่จะขาดเมื่อเชื่อมต่อแล้ว โดยเฉพาะในพื้นที่แคบซึ่งมีทุกอย่างหนาแน่น
เคล็ดลับสำหรับรูเล็กๆ: บิดปลายสายเคเบิลเบา ๆตรงจุด ไม่แน่นจนเกินไป (จะทำให้เกลียวหักได้) แต่พอเลื่อนผ่านไปได้ หากยังติดอยู่ อย่าฝืน โดยขยับไปมาเล็กน้อย หรือใช้คีมปากแหลมจับปลายสุดแล้วดึงทะลุออกมา สำหรับการเดินท่อร้อยสาย ให้ใช้เทปพันปลา (แท่งโลหะบางและยืดหยุ่นได้) เพื่อร้อยสายเคเบิลผ่านแทนการดัน เทปพันปลายหางช่วยให้คุณพันสายเคเบิลรอบส่วนโค้งได้โดยไม่ต้องหนีบเสื้อแจ็คเก็ต
เมื่อเสียบสายแล้ว อย่าดึงสายแน่นทันที ปล่อยให้ปลายแต่ละด้านหย่อนเล็กน้อย (6-12 นิ้วที่ฉันพูดถึงก่อนหน้านี้) เพื่อให้คุณมีพื้นที่ในการเชื่อมต่อกับเทอร์มินัลโดยไม่ต้องดึงสายเคเบิลออกจากพื้นที่จำกัด การดึงแรงเกินไปอาจทำให้ตัวนำยืดได้ ซึ่งจะลดความจุกระแสไฟที่ 22AWG ซึ่งได้รับการจัดอันดับไว้ที่ 7A แล้ว และการยืดออกก็จะลดตัวเลขนั้นลง ซึ่งอาจทำให้เกิดไฟไหม้ในพื้นที่อับอากาศได้
ขั้นตอนที่ 4: ยุติและรักษาความปลอดภัย (สัมผัสสุดท้ายที่นับ)
นี่คือจุดที่การติดตั้งในพื้นที่จำกัดผิดพลาดในการยุติที่แย่ที่สุด เมื่อเสียบสายแล้ว ให้ปอกฉนวนขนาด ¼ นิ้ว (เครื่องปอกที่ปรับไว้ล่วงหน้าจะทำให้ง่ายขึ้น) และตรวจสอบตัวนำ: ตรวจสอบให้แน่ใจว่าไม่มีรอยขาด ไม่มีเกลียวหลุดลุ่ย และทองแดงทั้งหมดอยู่ในแนวตรง หากคุณดึงเกลียวเชือก ให้ตัดปลายนั้น ดึงออกอีกเล็กน้อย แล้วสตาร์ทเกิน จะทำให้ตัวนำอ่อนตัวลงและทำให้เกิดจุดร้อน
เมื่อเชื่อมต่อกับขั้วต่อ (ไม่ว่าจะเป็นขั้วต่อแบบสกรู ขั้วต่อหางปลา หรือบอร์ด PCB) ตรวจสอบให้แน่ใจว่าขั้วต่อนั้นพอดีกับเกจ 22AWG ทุกประการ ใหญ่เกินไปและผู้ควบคุมวงก็เคลื่อนที่ไปมา เล็กเกินไป และมันตัดเป็นทองแดง สำหรับพื้นที่จำกัด หางปลาจะดีกว่าหางปลาแบบสกรูเนื่องจากมีขนาดเล็กกว่าและต้องการพื้นที่น้อยกว่า ใช้เครื่องมือย้ำขนาดเล็กสำหรับ 22AWG ซึ่งคุณสามารถหาซื้อได้ตามร้านฮาร์ดแวร์ส่วนใหญ่ และจัดการได้ง่ายกว่าในที่คับแคบกว่าคีมย้ำขนาดเต็ม
เมื่อสายเคเบิลสิ้นสุดแล้ว ให้ยึดให้แน่นเพื่อไม่ให้ขยับ ในกล่องรวมสัญญาณ ให้ใช้แคลมป์รัดสาย (ชนิดคลายความเครียด) เพื่อยึด UL 1007 22AWG ให้เข้าที่ เพื่อป้องกันไม่ให้แรงดึงที่ปลายสาย ในแชสซี ให้ใช้สายรัดเคเบิลแบบกาวหรือคลิปเล็กๆ ที่ติดกับพลาสติก/โลหะ คุณจึงไม่ต้องเจาะรูเพิ่มเติม ไม่ว่าคุณจะใช้อะไรก็ตาม ตรวจสอบให้แน่ใจว่าเข้ากันได้กับวัสดุในพื้นที่จำกัด - ไม่มีคลิปโลหะบนตัวเครื่องพลาสติก เพราะอาจทำให้ตัวเครื่องเป็นรอยขีดข่วนหรือร้าวได้
ขั้นตอนที่ 5: การตรวจสอบหลังการติดตั้ง (อย่าข้ามการทดสอบ!)
พื้นที่จำกัดซ่อนปัญหาที่คุณมองไม่เห็น เช่น สายไฟหักหลังกำแพง หรือการต่อสายหลวมในกล่องรวมสัญญาณ เมื่อทุกอย่างเข้าที่แล้ว ให้ทำการตรวจสอบอย่างรวดเร็วสองครั้ง ขั้นแรก ให้ตรวจสอบด้วยสายตาโดยใช้มือของคุณไปตามสายเคเบิลเพื่อดูว่ามีส่วนนูน ฉนวนถูกหนีบ หรือการโค้งงออย่างแหลมคม ประการที่สอง ทดสอบความต่อเนื่องด้วยมัลติมิเตอร์ สำหรับ UL 1007 22AWG ให้ตั้งค่ามัลติมิเตอร์ไปที่การตั้งค่าความต่อเนื่อง แตะโพรบข้างหนึ่งที่ปลายด้านหนึ่งของตัวนำ และอีกข้างหนึ่งแตะปลายอีกด้านหนึ่ง ถ้ามีเสียงบี๊บ แสดงว่าการเชื่อมต่อดี ถ้าไม่เช่นนั้น แสดงว่าสายเคเบิลขาด อาจเกิดจากการป้อนที่ไม่ดีหรือรอยบุบระหว่างการปอก
นอกจากนี้ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดขั้วหลวมแน่นทำให้เกิดประกายไฟ ซึ่งเป็นความเสี่ยงจากไฟไหม้อย่างมากในพื้นที่จำกัดซึ่งมีวัสดุไวไฟ (เช่น สายไฟพลาสติก ฉนวน หรือแม้แต่ฝุ่น) อยู่ใกล้ๆ ฉันพบว่าการติดตั้งไม่กี่ครั้งล้มเหลวเนื่องจากมีผู้ขันสกรูให้ "เพียงพอ" แทนแรงบิดที่แนะนำ (สำหรับขั้วต่อสกรู 22AWG ซึ่งปกติจะอยู่ที่ 5-6 นิ้วปอนด์ โปรดตรวจสอบข้อมูลจำเพาะของขั้วต่อของคุณ หรือหากคุณไม่แน่ใจ โปรดติดต่อเราเพื่อขอคำแนะนำ)
มาดูหมายเหตุสั้นๆ เกี่ยวกับการปฏิบัติตามข้อกำหนดของ UL ซึ่งไม่ได้เกี่ยวกับตัวสายเคเบิลเท่านั้น ประมวลกฎหมายไฟฟ้าแห่งชาติ (NEC) และแนวทางของ UL กำหนดให้การติดตั้งในพื้นที่จำกัดต้องใช้สายเคเบิลที่ถูกต้อง ระยะห่างที่เหมาะสม และการลดความเครียด ทั้งหมดสายไฟที่ผ่านการรับรองจาก ULเราจัดหาให้ตรงตามมาตรฐานเหล่านี้ ดังนั้นคุณจึงไม่ต้องกังวลว่าสายเคเบิลจะเป็นจุดอ่อน หากคุณกำลังทำงานในโครงการที่ต้องการการรับรอง UL สำหรับทั้งระบบ ของเราการรับรองอุปกรณ์อิเล็กทรอนิกส์ของ Ulหน้ามีข้อมูลทั้งหมดที่คุณต้องการเพื่อให้แน่ใจว่าการติดตั้งของคุณทำเครื่องหมายทุกช่อง

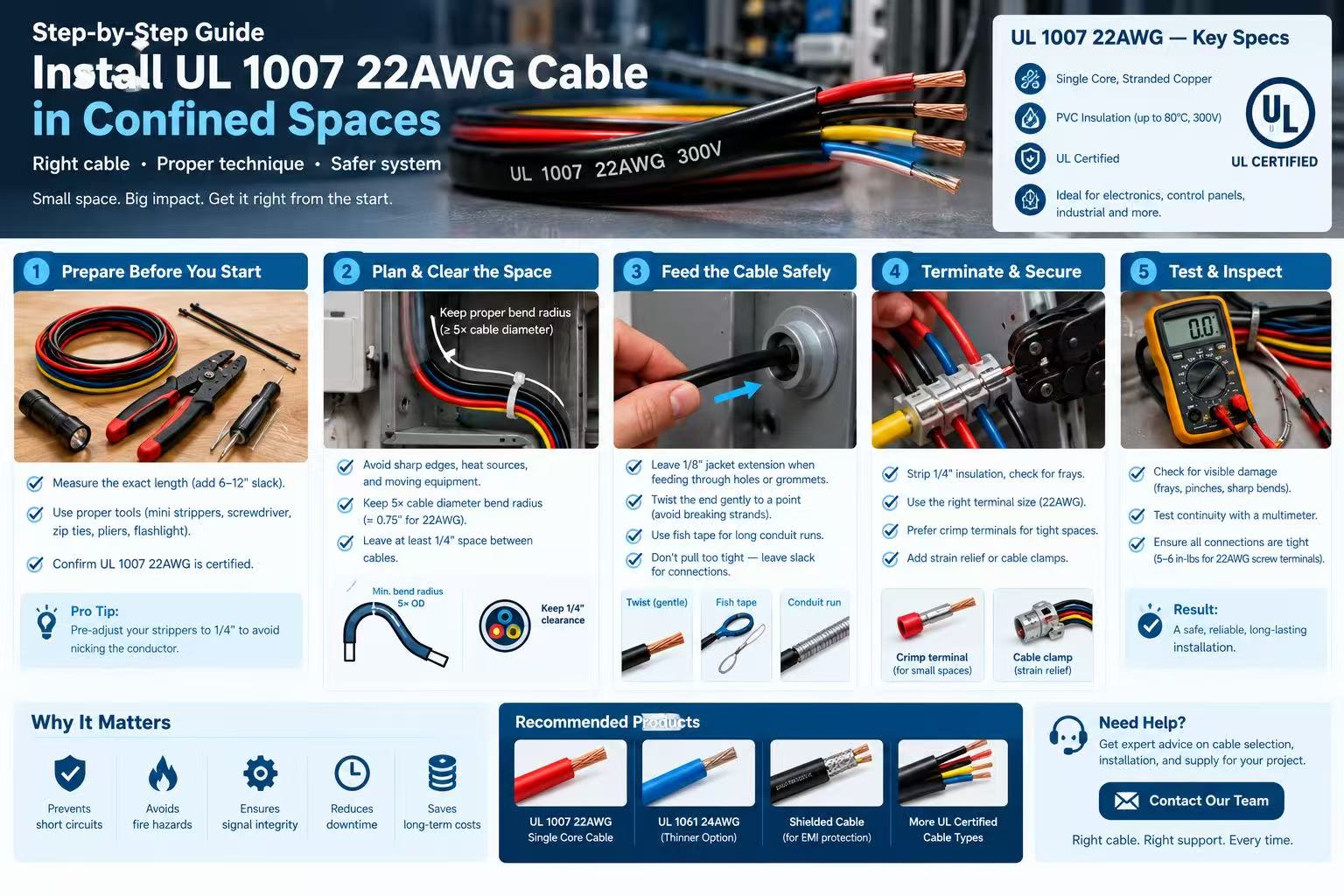

สรุปสั้นๆ เพื่อทำให้เรียบง่าย
- การเตรียมการ: วัดค่าได้อย่างแม่นยำ รับเครื่องมือที่เหมาะสม ยืนยันว่า UL 1007 22AWG ของคุณได้รับการรับรอง
- แผน: เคลียร์สิ่งกีดขวาง ปฏิบัติตามกฎรัศมีโค้ง 5x เว้นระยะห่างระหว่างสายเคเบิล
- ฟีด: บิดปลายให้ตรง ไม่ต้องฝืน ให้ใช้เทปพันท่อร้อยสาย
- ยุติ: ใช้เครื่องมือขนาดเล็ก ตรวจสอบการหลุดลุ่ย ใช้หางปลาสำหรับพื้นที่ขนาดเล็ก
- การทดสอบ: ตรวจสอบความต่อเนื่อง กระชับการเชื่อมต่อ ทำการสแกนภาพ
หากคุณต้องการรายละเอียดเพิ่มเติมเกี่ยวกับการทำงานกับ UL 1007 22AWG ในจุดแคบ หรือหากคุณกำลังมองหาสายเคเบิลที่เชื่อถือได้และได้รับการรับรองจาก UL สำหรับโครงการของคุณ อย่าลังเลที่จะติดต่อทีมงานของเราเพื่อขอการจัดหาและคำแนะนำโครงการ เราได้ช่วยเหลือผู้คนหลายร้อยคนในการนำทางการติดตั้งในพื้นที่จำกัด และเราอยู่ที่นี่เพื่อให้แน่ใจว่าคุณมีเอกสารและเคล็ดลับที่เหมาะสมเพื่อให้งานสำเร็จลุล่วงได้อย่างปลอดภัย
อ้างอิง
- ห้องปฏิบัติการ Underwriters (UL) (2022) มาตรฐานความปลอดภัยสำหรับสายเคเบิลหุ้มฉนวนโพลีไวนิลคลอไรด์ (UL 1007)
- รหัสไฟฟ้าแห่งชาติ (NEC) (2023) บทความ 334: สายเคเบิลและตัวนำหุ้มอโลหะ
- ห้องปฏิบัติการ Underwriters (UL) (2021). แนวทางการติดตั้งพื้นที่อับอากาศสำหรับสายเคเบิลอิเล็กทรอนิกส์
- เอ็นอีซี. (2023) บทความ 110.14(C): การกวาดล้างและระยะห่างของตัวนำในพื้นที่ปิด
